淺談福祿克紅外熱像儀的視場角與分辨率
淺談紅外熱像儀的空間分辨率、視場角與分辨率。與紅外線測溫儀相比，紅外熱像儀憑借其突出的性能，深受廣大科研機構和生產企業的青睞，但這并不是說所有的紅外熱像儀都能夠滿足溫度測量的要求，對于不同的環境因素和被測目標，對紅外熱像儀本身的要求也會有所不同，下面我們來看看紅外熱像儀幾個很重要的技術參數，空間分辨率IFOV、視場角和分辨率。
空間分辨率IFOV
紅外熱像儀分辨率有空間分辨率和溫度分辨率。這兩個參數雖然都叫分辨率，但是兩個完全不同的概念。所謂空間分辨率，是指紅外熱像儀能夠辨識的最小面積，空間分辨率越小，檢測的溫度越精確，紅外熱圖蘊含的信息越豐富，圖形越清晰。紅外熱像儀的溫度分辨率，是指紅外熱像儀能感受到溫度最小變化的能力，溫度分辨率越小，說明紅外熱像儀對溫度變化的感受能力越強。

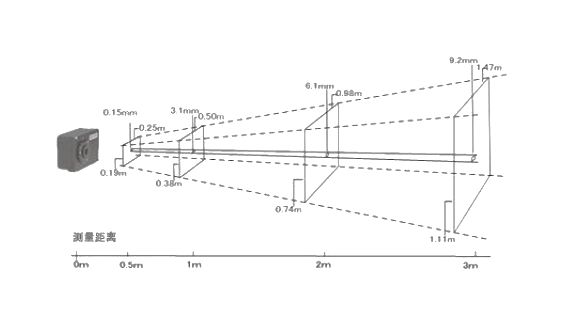

空間分布率是指紅外熱像儀能夠識別的兩個相鄰目標的最小距離。也可以認為是熱像儀探測器的一個像素點邊長，通過光學鏡頭的縮放，在實際空間中代表的一個角弧度，即熱探測的空間密度。因?yàn)殓R頭是光學放大的效果，因此空間分辨率的單位是弧度；在紅外熱像儀的探測器一定的情況下，空間分辨率只與鏡頭有關。
1，通常用瞬時熱像儀的視場角（IFOV）的大小來表示（毫弧度mrad）。表示熱成像儀的最小角分辨單元。 即熱像儀一個溫度點代表實際空間方形區域的邊長；
2，決定著紅外熱成像儀畫面的清晰度，是熱像儀所能測量的最小尺寸。它與光學像質，光學會聚系統焦距和紅外傳感器的線性尺寸相關。
視場角
紅外熱像儀的視場角，就是熱像儀能夠檢測到的最大空間范圍，視場角越大，紅外熱像儀能檢測到的范圍就越大，但也不能說視場角越大越好，因?yàn)樵诩t外熱像儀像素不變的情況下，視場角越大，紅外熱像儀的畫面越粗糙。
本文關鍵字: Fluke, 分辨率, 福祿克, 視場角
原創標題：淺談福祿克紅外熱像儀的視場角與分辨率
