網絡運營：接入網絡的常見路由問題

發布日期：2017年12月12日   瀏覽次數：8次   編輯：深圳連訊

終端設備得到 IP 地址和關鍵配置信息后，它即可與網絡上的其他設備通信。路由是網絡將私有和公共網絡上各種 IP 設備連接到一起時使用的基本機制。網絡運營團隊要知道或了解網絡上有很多關鍵的基礎服務可以促進此功能：



路由元素	說明
VLAN	虛擬?LAN?是層?2?機制，使交換機能夠?qū)⒔K端設備和交換機端口分組到一個廣播域。
路由器	路由器是將網絡連接到一起并在其中傳送流量的設備。路由器至少有兩個網卡?(NIC)，一個物理連接到網絡，另一個物理連接到另一個網絡。部分路由器通過配置可以僅允許特定已知端口上的流量。使用特殊端口和協議運行的應用需要更改配置才能打開這些端口。
DNS	域名服務器，又稱?DNS?服務器或名稱服務器，管理負責將域名映射到?IP?地址的大量數據庫。當您在?Web?瀏覽器輸入一個?URL?時，默認?DNS?服務器使用它的資源將名稱解析為相應?Web?服務器的?IP?地址。
NAT	網絡地址轉換使一個設備（例如一個路由器）可以作為因特網（或“公共網絡”）和本地（或“私有”）網絡之間的代理。這意味著只需一個或幾個認可的?IP?地址即可代表整個未知?IP?地址的設備組。

這些服務的運行方式可以總結為下例：
客戶端與企業網中的服務器通信

客戶端知道服務器名稱客戶端向默認 DNS IP（來自 DHCP 的參數）發送查詢 。

a.如果默認 DNS 不在同一個 IP 子網上，發送查詢到其 VLAN 上的默認路由器。

b.路由器將查詢轉發到連接 DNS IP 子網的路由器端口，VLAN ID 很可能會發生變化。

DNS 使用企業網服務器的 IP 地址回復，如果需要可以通過路由器。

發送連接請求到企業網服務器的 IP 地址，如果有需要可通過路由器路由器。

將查詢轉發到連接企業網子網的路由器端口，VLAN ID 很可能會發生變化。





客戶端連接到因特網

與企業網服務器通信時前四步相同，只是服務器名稱可能是網絡瀏覽器上的網站。

路由器將 IP 數據包轉發到連接到因特網鏈路的路由器端口。

如果使用 NAT，NAT 在轉發因特網鏈路之前會將客戶端 A 的源地址改為可識別的公共地址。

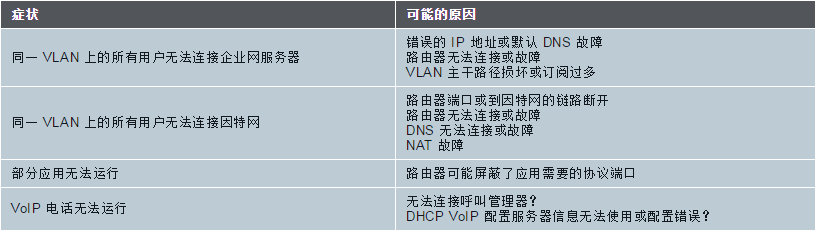

什么可能出錯：

最佳實踐：

1. 安裝時準備標準化的工具和流程，這樣技師可以使用各憑證從 VLAN 側抽查到本地路由器和關鍵服務器、企業網和因特網的可訪問性和路徑。
2. 記錄正確的默認路由器、根據用戶/設備憑證應為客戶端配置的 DNS IP 地址以在故障排除時做參考。讓團隊可以訪問到這些信息。
3. 故障排除時，準備可以顯示使用的跟蹤路由和交換機路徑的工具，并記錄訪問本地子網/廣播域之外資產時的 DNS 處理通過/失敗情況。
