福祿克光纖測試儀如何測量SFP/SFP+/QSFP？

最近我們遇到關于如何確定SFP是否正常工作的問題。在這里，我們將使用SFP這個縮寫來代指眾多可用的各種類型光模塊(比如SFP+、QSFP等等)。福祿克網絡的光纖測試儀可用于測量SFP發出的光功率以及SFP本身。

首先，將CertiFiber Pro（福祿克CFP-100-Q，CFP-100-M，CFP-100-M）設置為“功率計”模式。在主屏幕上選擇TOOLS(工具)菜單，然后選擇第二個選項，如果連接有CertiFiber模塊（福祿克CFP-100-Q，CFP-100-M，CFP-100-M），該選項則為POWER METER(功率計)。選擇該選項后，將直接進入功率計功能。功率計功能將自動啟動和運行，無需按TEST(測試)鍵。

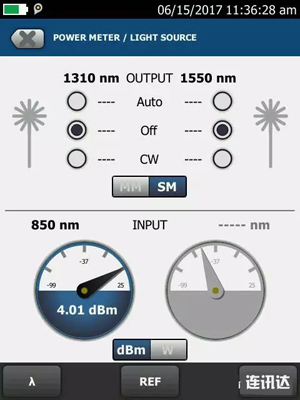

我們需要應用幾個簡單的配置。請注意功率計的下半部分。上半部分用于發送，測試SFP時不需要。我們需要注意的只是輸出的絕對功率。我傾向于讀取dBm數據，因為其反映了許多SFP模塊的技術指標。

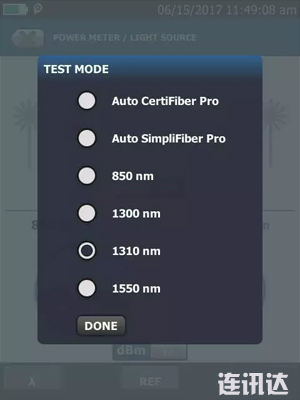

其中一項重要的配置是λ(Lambda，拉姆達)或波長，位于左下角。測試對象是什么？如果是多模——選擇850；如果是單模——選擇1310。按下λ(Lambda)鍵，在彈出的菜單上選擇正確的波長（參考下圖）。

對于可接受的功率水平，請咨詢SFP制造商。請注意，如果您得到的是正數，則需要在系統中增加衰減器。

如何檢查SFP端口是否干凈？事實上無法對SFP模塊進行特別有效的檢查。檢查顯微鏡及相關標準（如IEC 61300-3-35）是設計用于連接器的，而非SFP的輸出端口。SFP的輸入端口應為某種類型的非接觸式大面積輸入端口。光纖實際上不會直接接觸端口，因此應保持相當干凈的狀態。即使端口上存在灰塵或其他碎屑，顯微鏡也很難發現。

如果我們利用QSFP通過MPO連接器發送40G呢？如何進行測試？有兩個簡單的選擇。一種是使用扇出電纜將MPO端口連接至LC連接器的多個分支上。然后將其插入至CertiFiber Pro。

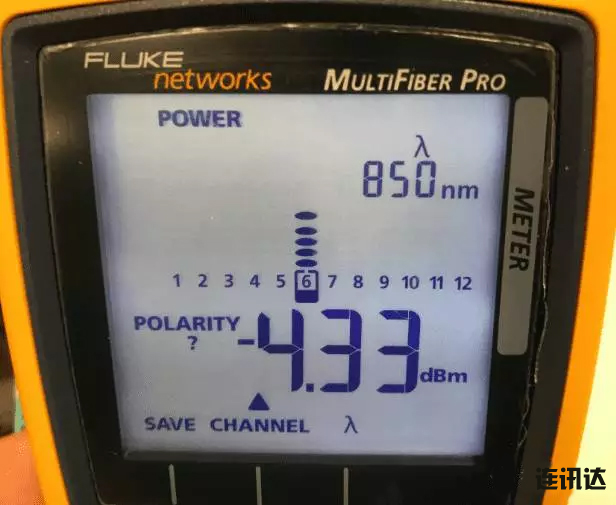

另一種選擇是將MPO電纜直接插入至MultiFiber ?Pro。將其設置為“功率”模式，您會得到每根光纖的功率水平。這是只有一個光接收通道的示例（參考下圖）。

請注意，如果您采用40G工作，則很可能只使用了4根光纖，因此如果您在功率計上只看到前四根或后4根光纖的功率水平，請不要感到驚訝。
