TRC有何不同以及如何選擇？

發布日期：2018年02月18日   瀏覽次數：8次   編輯：深圳連訊

雖然看起來以及感覺上像光纖跳線，但測試參考線，或者簡稱為TRC，不是跳線。這些線纜的不同之處在于其用于按照ANSI/TIA、ISO/IEC和IEEE標準來認證光纖布線。

本期電纜測試101問系列，我們將更深入地了解一下TRC的不同之處，為什么需要它們，以及如何選擇。



有哪些不同點？

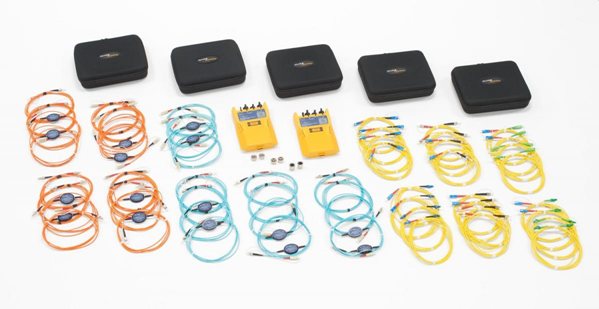

TRC由參考級電纜制成，端接參考級連接器。



參考級電纜的特點是具有更為嚴格的允差，整根電纜的纖芯直徑和纖芯/包層同心度(即圓度)非常一致。與比標準連接器相比，參考級連接器具有更為嚴格的允差——多模參考級連接器的連接損耗應≤0.10 dB，而單模參考級連接器的連接損耗應≤ 0.20 dB.

相比之下，常規標準跳線可能在纖芯直徑和電纜幾何形狀上存在差異，典型連接器損耗在多模時為0.20至0.5 dB，單模時為0.3至1.0 dB。

參考級連接器的性能由ANSI/TIA-526-14-C和IEC 61280-4-2行業標準定義，ANSI/TIA-568.3-D標準的最新修訂版本對參考級連接器與標準級連接器的連接有更為嚴格的測試限值要求。



為什么需要TRC？

測試光纖系統時，重要的是要理解連接器損耗是指連接在一起的一對連接器的損耗——實際上不可能只測量一個連接器。因此，測試第一個連接器的損耗時，必須將其連接至質量已知的類似連接器。TRC的參考級連接器不會對測量結果產生不利影響——無論采用何種連接器與其相連。

例如，假設您正在安裝低損耗LC連接器，其典型損耗約為0.15 dB。如果您在測量時，將該連接器與一個損耗大于0.15的連接器配對連接，結果不會太好。更重要的是，如果您用于測試的連接器具有很大的損耗，則會造成超過損耗預算，使得實際上非常好的鏈路無法通過測試。

測量測試儀的輸出功率，以便可以將其損耗校準至0 dB時，也需要使用TRC。可以通過利用連接至測試儀的TRC來設置參考，以將TRC的損耗考慮在內，從而完成上述測量。你可以把這種方法想象成把碗放在秤上，然后把刻度校準到零，以獲得精確的重量讀數，與碗里放著什么無關。



如何選擇TRC？

首先最重要的是，您需要確保所選的TRC與被測電纜和連接器的類型相匹配。如果系統含中有LC連接器，則TRC也需要有LC連接器。如果系統采用多模光纖，則TRC必須由多模光纖構造而成。如果系統采用單模光纖以及斜球面式連接器(APC)，則TRC也必須采用單模光纖和APC。相當簡單直接，是吧？

您可能覺得可以使用標準跳線或者在現場自己制作TRC，但是請記住，測量的準確性取決于TRC的質量。現場制作滿足嚴格允差要求的TRC幾乎不可能，不建議嘗試。

TRC還需要保持清潔和良好的狀態，測試TRC應是標準操作程序的一部分。為了確保TRC的性能不會下降，建議每個測試周期或每隔一段時間對TRC進行測試。一條很好的經驗法則是每進行288次光纖測試進行一次TRC測試，但是在環境不理想的情況下，灰塵是個問題，可能需要縮短間隔時間。福祿克網絡的CertiFiber? Pro具有自動向?qū)Чδ埽笇?dǎo)您進行測試和記錄TRC數值的整個過程。驗證TRC是確保始終能夠獲得可預測、準確的測試結果的最佳方法，并且可以了解鏈接不合格的原因不是劣質的TRC導致的。
