【科普貼】什么是福祿克測試？為什么需要fluke測試？

福祿克測試越來越普遍了，讓我們來深入了解吧。

什么是福祿克測試？

官方回復：福祿克測試一般指的是對于綜合布線工程驗收要做的測試，要出具專業測試報告的。一般理解為網線的測試。

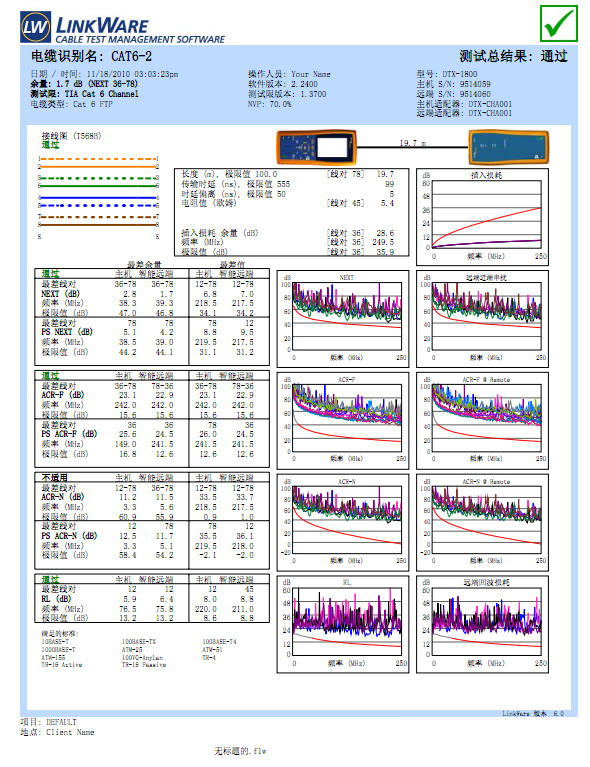

報告樣板如下:

為什么需要福祿克測試？

官方回復：通常有些朋友會認為做布線工程只要用能手測試下通不通就可以了。其實這是存在很達誤區。因為能手只測試導通，不對線材性能做判斷。所以如果只是能手測試，那么只要線材是導通的都認為合格。那么五類線，超五類線，六類線，七類就沒有區別的意義了。只要線材打了都是一樣的。

而福祿克的測試儀（通常指認證級別測試儀DTX-1800，DSX-5000，DTX-1200，DTX-LT）能測試出通斷（接線圖）以外，還能對其他十幾項參數進行測量。包括：長度、傳輸時延、時延偏離、支流環路電阻、插入損耗（衰減）、回波損耗，近端串擾、遠端近端串擾、衰減串擾比，遠端衰減串擾比、綜合等效遠端串擾、遠端綜合等效遠端串擾、綜合近端串擾、遠端綜合近端串擾、綜合衰減串擾比、遠端綜合衰減串擾比等參數。而這些指標是認證線材合格必要測試的。

例如：近端串擾損耗（NEXT）：一條鏈路中，處于雙絞線一側的某發送線對對于同側的其他相鄰（接收）線對通過電磁感應所造成的信號耦合，即近端串擾。越大的NEXT值近端串擾損耗越大。近端串擾與雙絞線類別、連接方式、頻率值、施工工藝有關。在接點圖正常的情況下，該值如果出現負數，一般的原因應該與雙絞線質量和施工工藝有關。對雙絞線質量影響很大的因素是在生產過程中產生的，在串連機上包好絕緣層的芯線其同芯度的偏差；對絞工序的密度、均勻度、粘合度；成纜時的綜合絞距、四對芯線平衡性；包外絕緣層過程中對四對纜芯的結構破壞等。一條合格的雙絞電纜，其性能要完全達到標準規定的參數要求，生產單位必須在規格設定、原材料采購、生產設備、人員素質等各方面都嚴格把關。

例如：插入損耗（衰減）：當信號在電纜上傳播時，信號強度隨著距離增大逐漸變小。衰減量與線路長度、芯線直徑、溫度、阻抗、信號頻率有關。這里要強調的衰減值在同樣測試條件下是比較固定的，影響該項目性能的因素主要跟雙絞線的制造工藝有關。但是為了達到較好的傳輸效果，布線工程設計時機房的位置盡量要靠近施工環境的平面中心，使布線的路由最短化。衰減在不同的布線等級標準里要求是不一致的，但在芯線直徑不能大規模增大情況下，不同性能等級之間的衰減值規定并不像串擾那樣差別巨大。

尤其對于高速鏈路，如果只是用能手測試，那就完全不符合標準。本來是要求1000M的速度，時間哪怕只有2M。能手也是測試不出來。

如何做福祿克測試？

由于福祿克認證級別測試設備都比較昂貴，本公司提供專業福祿克測試出租服務，詳情：0755-83999818 ? 13715297556（許工）
