為什么福祿克FLUKE DSX2-8000/DSX2-5000需要校準？

為什么福祿克FLUKE DSX2-8000/DSX2-5000需要校準？

當您收到 Fluke Networks 的電子郵件或 LinkWare Live? 通知告知您的測試儀DSX2-8000/DSX2-5000可進行年度校準，您可能會驚訝“為什么我的測試儀需要校準？沒有任何移動部件可以調整，不是嗎？他們怎么校準我的DSX2-8000/DSX2-5000測試儀？我真的需要把它發回 Fluke Networks 校準？或者說，我把它發送至其他實驗室，是不是返回得更快？

這些是非常實際的問題，特別是在校準期間您的DSX2-8000/DSX2-5000測試儀無法使用。（校準和維修時間期間，Fluke Networks Gold 支持計劃的成員可獲得免費的設備租借服務）

但是如果儀器未校準時，會發生一些潛在情況。例如，如果您的工作要求嚴格的容差和準確的測量結果時會如何？您能否承擔為客戶提供潛在錯誤報告的后果？如果測試儀之間的結果不一致怎么辦？如果您、客戶以及電纜系統供應商間發生爭議會如何？校準為針對測試設備的試驗，以確保其準確性。校準的首要目的是測試您的 Fluke Networks 試驗產品的一致性，必要情況下，進行維修或者校準調整。如此可防止不準確情況的發生。

為什么DSX2-8000/DSX2-5000進行校準？

如果您的組織已實施ISO 9001質量管理系統，則要求您校準所有在用的測量設備，以驗證或控制其質量。不僅如此，所有此類校準都必須符合國家或國際標準。測試報告中還包含校準日期，所以如果您的安裝產生糾紛而您的報告顯示測試儀校準過期，則您的報告在證明您的觀點時會毫無用處。

此外，電纜和連接硬件制造商會根據對測試數據的審核，發布多年的產品和應用質保。若要接受質保，您需要通過有效校準的儀器收集數據，您還必須根據制造商規格和時間表進行測試。因此，若要接收工作支付款項，就必須成功認證數千個鏈接。

您的 Fluke Networks DSX2-8000/DSX2-5000測試儀的電阻、電容和集成電路等部分均為穩定元件。但是就像任何其他電子產品一樣，這些組件的性能會隨時間而改變。溫度、濕度和儲存/運輸條件會導致儀器變化。即使在受控的環境中，當您在整個產品生命周期中開關測試儀時，測試儀中的電路都會升溫或冷卻。如果您的儀器意外掉到地上，或如果在安裝過程中在車內四處晃動接觸，則電路板可能會受到灰塵或其他外部材料污染，或組件可能遭到損壞。

有缺陷的DSX2-8000/DSX2-5000測試儀會出現多種問題。例如，如果您的認證測試按錯誤鏈接產生錯誤通行證，那么該系統的未來用戶可能會遇到網絡問題，而這樣的問題可追溯到電纜工廠。您的客戶可能會根據錯誤的鏈接向您的公司提起法律訴訟，并且您有責任對其進行修復和處理。另一方面，如果測試儀鏈接故障，則您的公司將將花費不必要的時間和成本修復本不需要修復的鏈接。經過適當校準的儀器可幫助您避免這些問題，確保您的測試儀的工作狀態始終如新。

Fluke Networks 授權服務中心

Fluke Networks 在全球設有 13 家授權服務中心。每個實驗室都至少設有一座銅校準站，用于校準銅測試儀。此外，我們有七家授權服務中心可校準光纖測試儀。

在校準 DSX CableAnalyzer? ?DSX2-8000/DSX2-5000時，Fluke Networks 將一系列的 17 臺儀器與您的設備連接（圖 1）。這些測試設備被稱為校準工件。所有工件都用于測試和校準不同的測量流程，例如 NEXT 和 FEXT、插入損耗、回波損耗、衰減和所有四對相關頻率的阻抗。每個工件都包含復雜的電路，整套銅校準工件的總價值為 10,000美元。

圖 1 – 銅校準站校準時，將 17 臺自定義工件依次連接至 Versiv 單元自動輪安裝僅用于在工廠中處理大批量產品。

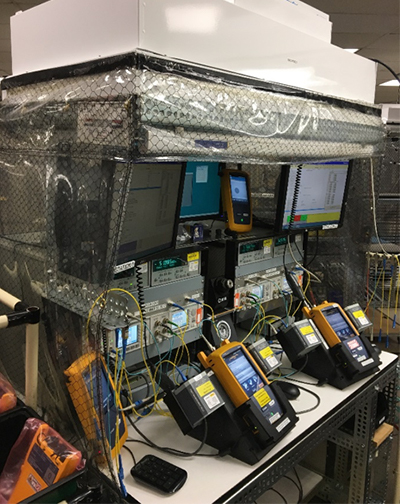

圖 2 – 光纖校準站注意：校準站周圍過濾系統上的塑料旨在減少灰塵。為滿足我們的精度要求，Fluke Networks 對于部分商用產品進行了改動。

我們的光纖校準站被封閉在配備高效微粒空氣（HEPA）過濾器和防靜電窗簾的減塵環境內。每座光纖校準站均配備價值 80,000 多美元的實驗室設備，其中包括由 Fluke Networks 工程師修改的儀器和適配器，以滿足您的精度要求。（參見圖 2）

為什么要在 Fluke Networks 授權服務中心校準？

Fluke Networks 授權服務中心與非授權的測試實驗室相比，具有大量優勢。其中包括：

校準質量

當您將銅或光線測試儀發送至 Fluke Networks 授權服務中心時，我們根據出廠規格，采用全套專用測試程序和定制設備精確校準您的儀器。

未經授權的實驗室無法使用 Fluke Networks 的專用測試設備和程序。他們可能會僅測試長度或阻力等基本測量功能，可能無法測試您的產品在整個頻率范圍內的準確性。例如，他們可能只在10、100、1000、和2000MHz 范圍測試您的產品，而 Fluke Networks 授權服務中心可測試從10 到 2000 MHz 上千種頻率范圍，

圖 3 – 我們服務中心使用的十七種銅校準工件之一。裝在塑料外殼內保護。

產品知識及其局限性

我們的校準程序和工件基于 Fluke Networks 的產品設計，以及我們多年來校準成千上萬臺設備所收集的大量數據。根據一定的程度，我們測試產品中最可能發生不準確性的位置。非授權測試實驗室的專業知識不足，可能不了解 Fluke Networks 的產品需要結合測量功能和頻率進行測試，或哪些部分容易發生不準確性。

可追溯性和完整性

用于校準的工件和設備必須能夠偶爾自行校準，以確保其可根據國家標準繼續準確測量 Fluke Networks 測試儀性能。

每年，我們的授權服務中心都會將其工件發回至美國華盛頓州埃弗雷特的 Fluke 美國服務實驗室，在此根據更 Fluke 埃弗雷特一級電器實驗室或美國國家標準與技術研究院（NIST）等更準確的標準測試精準度。未經授權的測試實驗室可能不會提供對國家標準的可追溯性，因此可能無法對其測量準確度提供認證。

產品變更通知

Fluke Networks 會立即通知所有授權服務中心關于任何產品變更或問題，以及這些問題的解決方式。例如，我們最近發現，如果某臺儀器多次跌落，，電池觸點可能會變形，從而導致電池和本機之間的連接不可靠。Fluke Networks 工程師修復了該問題，并告知所有授權服務中心針對所有校準裝置均采用該維修方式。由于非授權測試實驗室未收到 Fluke Networks 的產品變更通知，因此他們無法通知您關于產品變更的問題，亦無法對您的儀器采取預防性維護。

產品修復和升級

Fluke Networks 授權服務中心的工程師不僅僅測試您的儀器。如測量功能關閉，我們還會采用原裝的維修部件進行必要的調整或維修。我們還會應用軟件和固件更新；測試所有必要的配件，并在出現缺陷時及時更換；清潔您的測試儀；驗證其性能。未經授權的測試實驗室只能測試您的儀器并告訴您某些測量值是否與標準校準不符。但是他們無法提供必要的修復或更新，因此您的 Fluke Networks 產品精確度可能無法達到預期。

圖 4 – 經過十七件中的一件經過測試后，單個 Versiv 裝置采集的數據。

校準標準實驗室的校準

Fluke 的校準儀器因其精確性而被全球的國家標準實驗室使用，其中包括美國國家標準與技術研究院。換句話說，校準標準的制定者依靠 Fluke 設備創建標準。

這些校準工件在 Fluke 埃弗雷特一級電器實驗室進行自我賈準，在此我們的工程師與全球頂級機構一樣，使用量子力學實現主要測量。從國家實驗室到您自己，我們的產品可幫助您最準確測量可追溯鏈中各個環節。

校準是一項明智的選擇，具有很高的投資回報（ROI）。如無校準，您的勞動力、成本以及潛在的客戶不滿意率會增加，您的測試網絡效率將會下降。校準您的測試儀器后，可確保始終獲得最準確的測量結果，并使您確信產品始終如一地工作。此外，校準延長了產品的使用壽命，通過維修或更換可能導致測試儀失效的組件，幫助您避免停機。

僅 Fluke Networks 對于自己產品的設計和性能具有深入的了解，校準設備可確保其精度和可靠性。Fluke Networks 也是唯一能為您提供適當產品服務的地方，只有制造商能真正執行其具體規格。您可信任您的 Fluke Networks 測試儀及我們的校準服務。電話：400-996-0787
