NETSCOUT 淺談 Wi-Fi 天線(3)
上次我們談到天線的輻射方向圖以及其波束寬度,現在我們介紹一下天線的種類以及其特性。

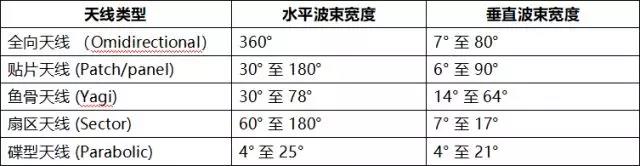

不同天線種類的波束寬度:
如果我們按照天線的指向性性把天線分類,可粗略把天線分成3大類:
- 全向天線:這類天線呈現 360 度水平輻射圖。如果需要從天線覆蓋所有水平方向,且具有變化的垂直覆蓋度數,便可以使用這種天線。
- 半指向性天線:這種天線提供偏向某個方向的大范圍覆蓋,就像停車場墻壁上的射燈一樣,其照射偏向墻壁面向方向的大范圍。
- 定向天線: 定向天線將射頻能量集中在某個特定的方向。隨著定向天線的增益增加,覆蓋距離也會增加,但有效覆蓋角度會減小。
全向天線:偶極天線 (dipole antenna) 是全向天線的典型例子。偶極輻射圖在水平平面呈 360 度,在垂直平面約呈 75 度(這里假設偶極天線垂直站立),形狀類似一個圈餅。我們可以將無向天線的輻射圖想象成一個從天線向所有方向均勻延展的氣球。現在想象您在這個氣球的頂部和底部向內壓。這會導致氣球向外部展開,從而使輻射圖覆蓋的水平面積增大,而減少天線上方和下方的覆蓋面積。這樣天線就表現為延展至更大的覆蓋面積,因此會產生更高的增益。

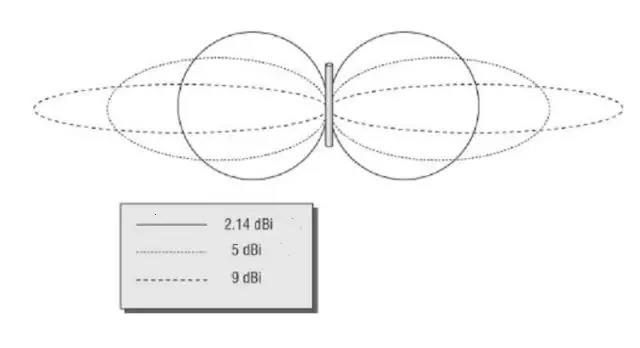

偶極天線的輻射方向

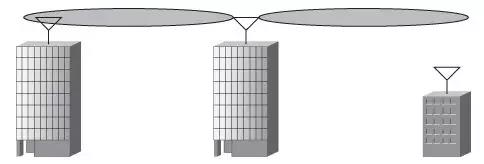

全向天線一般用作點對多點的連接覆蓋。我們一般會把高增益的全向天線放在中央位置與其他周便的天線連接。但高增益的全向天線意味著垂直的覆蓋會降低,因此會有垂直覆蓋的盲區。我們必須要考慮垂直方向的波束寬度,否則會出現下圖的情況。
本期內容就到這里,下期我們會繼續為大家介紹剩下兩種天線。
