WLAN現場勘察注意事項之五 -Airmagnet Survey PRO

NETSCOUT AirMagnet Survey Pro 可以利用現場勘查收集回來的數據通過不同種類的熱圖（Heat Map）呈現。熱圖的主要作用是讓使用者能直觀地了解及分析現場收集的數據。現在讓我們看一下 NETSCOUT AirMagnet Survey Pro?的熱圖種類。NETSCOUT AirMagnet Survey Pro?可按照以下參數顯示相關的熱圖：信號強度、噪聲水平、信噪比、信道干擾、預測性的 PHY 數據速率、頻譜、802.11n/ 802.11ac、802.11ac 的信號重疊、AP?的操作模式和信道頻帶。

WLAN現場勘察利器

選擇熱圖種類的下拉菜單

• 信號強度熱圖 – 可以顯示在不同的位置可以接收到的頭3位信號最強 AP 的信號強度，并以不同的顏色來顯示其 dBm?值。比較每個位置所能接收到的頭3個最強 AP 信號強度對于了解各 AP?在各位置的信號重疊覆蓋非常重要。信號重疊覆蓋對語音應用非常重要。

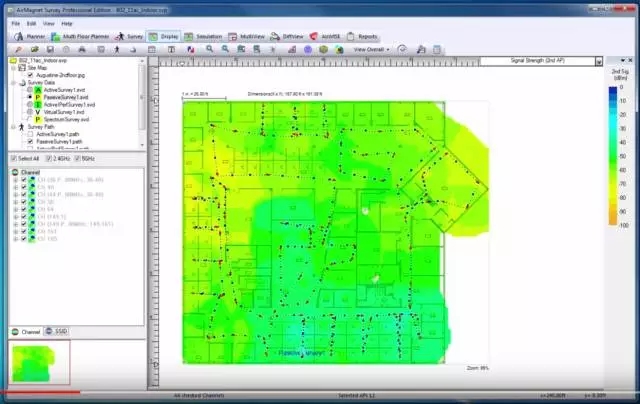

AP信號強度熱圖

• 噪聲水平 及 信噪比熱圖 – 噪聲水平熱圖顯示在不同位置所接收到的噪聲水平 （以dBm 為單位）。噪聲水平熱圖和信噪比熱圖可以讓我們了解噪聲對 Wi-Fi 性能影響的嚴重性。

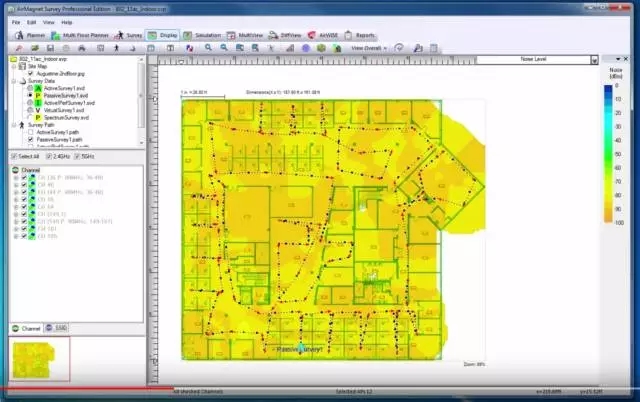

噪音水平熱圖

• 信道干擾熱圖 – 顯示同信道干擾的嚴重性。熱圖把同信道干擾的嚴重性劃分為 0?到 100（100?為最嚴重）。

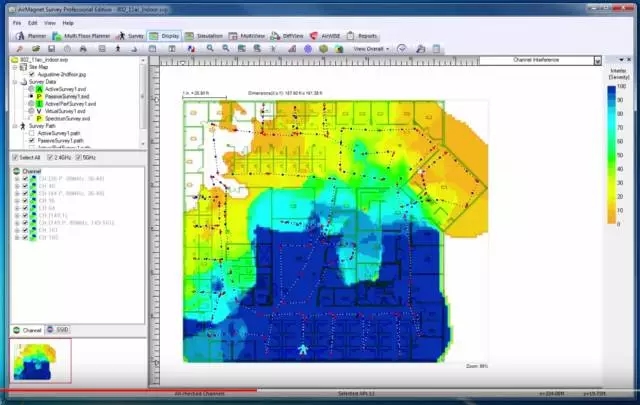

同信道干擾熱圖
