圖中紅圈的 74HC148 門電路就是小數點驅動電路的 IC， 直接驅動小數點做動態顯示， 首先檢查 74 的 VDD 供電， 他的供電跟 FS9721_LP3的供電相同都是 3V， 也就是說只要 9721 得到了 3V 電源后 74 的 VDD就一定會產生， 74 的 VDD 3V 是跟 9721_LP3 的 48 腳相連的。 供電滿足以后如果還是不顯示小數點則要檢查上拉電阻和下拉電阻， 是否出現虛焊阻值變化等如果都沒有， 那么直接更換 74HC148 門電路即可。

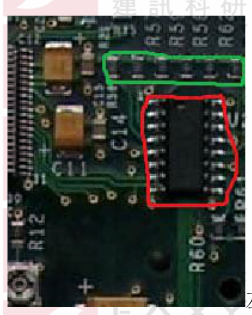

上圖， 16 腳 IC 就是 74 門電路驅動小數點，綠色圈內部的是上拉和下拉電阻如果虛焊或損壞也會導致小數點出現問題。 很多朋友修這款 15B 和 17B 上來不管什么問題都直接換
我們所謂的“牛屎” 9721_LP3， 有的故障換牛屎興許可以修復， 有的表故障換掉牛屎是修復不了的， 所以希望朋友們在維修的時候還是要看圖紙， 分析故障， 上面只是簡述一下我日常維修 F15B 和 17B 的一些故障經驗，至于 F15B 改 17B 這不用我說了， 直接加上兩個按鍵， 把該加上的元件按照原理圖加上就可以。
其他Fluke 15B 與F17B維修參考：
點擊：FLUKE 15B+與17B+維修故障1：電表開機無任何顯示
點擊：FLUKE 15B+與17B+維修故障2：直流電壓擋無法測量故障維修
點擊：FLUKE 15B+與17B+維修故障3：交流檔不能測量故障維修
點擊：FLUKE 15B+與17B+維修故障4：AC/DC 電流擋不能測量故障
]]>

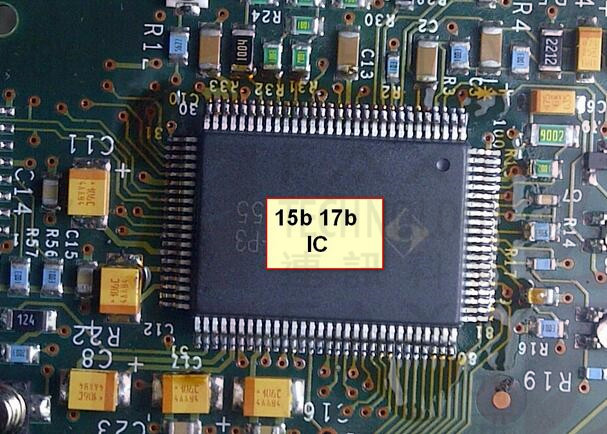

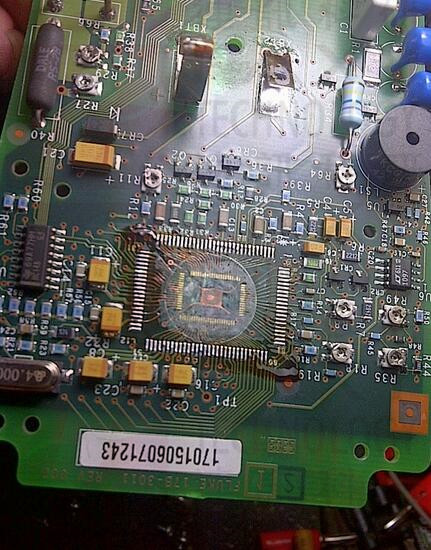

下面為福祿克15B/17B的拆機圖，他們的區別就是在于少了三個運放和兩個電位器，從圖上我們可以著出該萬用表采用臺灣富晶公司生產的FS9721_LP3帶微處理器的3/4位AD轉換器，該A/D轉換器集成電壓，電流，電阻，蜂鳴，頻率，AC/DC轉換（內置運算放人器）等功能，外接4M石英晶體振蕩器做時鐘振蕩器，16腳的IC為HC148是一個異或門是用在小數點驅動電路作用是驅動小數點進行動態顯示，左面有一個八腳IC，LT1097， 1097 下面有個五腳的IC LMC7111， mA插孔附近也有一個五角的IC，TMP35 ，這三個IC分別做溫度擋測量電路，做溫度/電壓轉換。
Fluke 15B+與Fluke 17B+電表開機無任何顯示：
首先要檢3V電源電池是否有電，如果3V電源正常，則第二步要檢測電池觸片是否氧化，接觸不良，電池觸片折斷，與電路板開焊等，如果都沒問題，第三部分檢查波段開關，下圖中的S1，是否出現波段開關V子片變形接觸不良，導致電表無顯示，如果都都沒有問題，則要重點檢測液晶屏和導電膠，是否導電橡膠氧化或液晶顯示屏損壞導致無法顯示，如果導電橡膠和液晶屏均正常，則要檢查主芯片部分。首先檢查主芯片工作條件3V電源加到48腳和44腳，兩只表筆分別測量48腳和44腳必須要有2.8V以上電源，如果沒有就是S1開關到9721的48腳有開路，如果有2.8V電源電表無顯示則要檢查外接4M晶振是否起振，如果晶振沒問題，電表還無顯示，那邊則說明FS9721_LP3性能不良，虛焊或擊穿導致電表無法開機，如果FS9721_LP3擊穿的話，整機電流會很大的直接更換主芯片即可修復。
其他Fluke 15B 與F17B維修參考：
點擊：FLUKE 15B+與17B+維修故障1：電表開機無任何顯示
點擊：FLUKE 15B+與17B+維修故障2：直流電壓擋無法測量故障維修
點擊：FLUKE 15B+與17B+維修故障3：交流檔不能測量故障維修
點擊：FLUKE 15B+與17B+維修故障4：AC/DC 電流擋不能測量故障
點擊：FLUKE 15B+與17B+維修故障5：17B 溫度擋不能測量故障維修
點擊：FLUKE 15B+與17B+維修故障6： 萬用表開機不顯示小數點任何擋位也均不顯示小數點
1)故障診斷：不開機 檢查供電電路，在供電部分有3v 電壓！
2) 故障解決方案：打轉盤任意位置，檢查，供給芯片檔位部分和供電部分，有電壓供給，2個鉭電容處有沒有電壓。大概判斷方法位。2個電容正負腳有1.5v左右電壓，如果出現2.4v 。另外一個電容正負腳肯定是0.5v左右電壓（那恭喜你ic掛了）如果相等，那說明ic基本工作正常，在判斷進入系統后的問題。安裝好液晶，打轉盤到電阻檔，轉盤接觸確認無誤后，如果電阻檔現在電阻0.000 或者有阻值出現，基本可以判斷位ic掛掉了，其他故障判斷就不陳述了，更換方法，牛屎芯鏟除，用熱風槍加熱，軟化后用鑷子鏟刀剔除搞干凈就ok 。至于焊接我就不陳述了，更換有風險，需要校準。（不校準其實誤差也不是很大)
]]>
