FLUKE 15B+與17B+維修故障3：交流檔不能測量故障維修

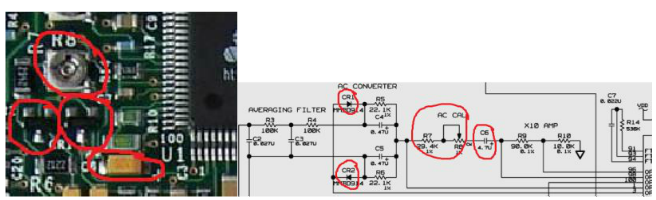

交流電壓擋是跟直流電壓擋共用一套分壓網絡， 檢修方法跟直流電壓擋基本相似， 首先還是要檢查 VΩ 插孔所連接的保護原件 PTC， RV 壓敏是否損壞， 如果保護原件沒有損壞， 第二步檢查波段開關是否接觸不良， 或 V 字片變形， 導致信號沒有送進 FS9721 從而導致無法使用，如果沒有， 第三步檢查交流電壓擋和直流電壓擋共用的分壓網絡中的分壓電阻是否有虛焊， 開路， 明顯燒壞， 如果有的話更換同阻值， 精度一樣的分壓電阻即可修復， 如果分壓電阻均無問題， 則第四步檢查交流電壓擋中整流器部分， 重點檢查的為 CR1 和 CR2 兩只整流二極管是否擊穿或開路， 如果有的話同型號更換， 如果沒有則要檢查電位器 R8 1K 是否虛焊或阻值變大， 如果沒有的話， 第三步要檢查 C6 隔直電容是否開路或漏電， 如果均無問題， 直接更換 FS9721_LP3 來進行修復， 說明是因?yàn)?FS9721_LP3 內部的運算放大器損壞導致交流電壓擋無法測量。
