福祿克OptiView廣域網（WAN）分析儀OPV-WAN/T1E1

概 述

• 簡單快速的配置
• 實時地支持少量或全部?T1/E1 接口
• 支持幀中繼、PPP 和 HDLC 技術
• 內置?T1/E1 接口盒(TAP)和串行接口

產品功能

OptiView 廣域網分析儀可以讓您即時、全面地透視廣域網鏈路性能，幫您對從T1到OC12的廣域網鏈路進行積極主動地管理和高性能的故障診斷。

OptiView 網絡超級透視解決方案集成了硬件和軟件，可對企業級網絡提供便攜式和分布式的全面分析.只有 OptiView 集成了設備搜索，流量統計和協議分析三大功能，可以快速、方便、深入地分析廣域網,局域網和無線網絡。

迅速透視您的高速廣域網鏈路

OptiView 廣域網分析儀對廣域網鏈路提供快速、方便、全面的性能分析方法。能夠從任何一臺工作站遠程控制它，可對廣域網鏈路從物理層到應用層地分析，必要時還可以啟用遠程協議分析。自動檢測鏈路上任一新的網絡應用或端口，當有流量通過價值連城的廣域網連接時讓您獲得通知。您可以把廣域網分析儀做了一個獨立的工具，也可以把它做為綜合管理方案的一部分。

配置靈活

OptiView?T1/E1 廣域網分析儀在同一設備上支持幀中繼、PPP 和 Cisco HDLC。它的設計非常緊湊，只有半個標準機架寬、一個標準設備高（1U）。這一設計可以監測不同類型的鏈路，對未來移植到不同鏈路層技術提供最佳保護。

OptiView?T1/E1 廣域網分析儀配有兩個流量接口，可以同時監測一條?T1 線路或?E1 線路的 DTE 和 DCE 流量數據流。同時對于所有鏈路分析顯示全雙工流量模型。

每個?T1/E1 廣域網分析儀都具有一個10/100 Mbps以太網 RJ-45 管理口，可以通過管理口用 OptiView 分析儀遠程控制軟件（此軟件做為分析儀產品的一部分）提供遠程控制，最多能提供8個用戶同時執行不同的分析。網絡管理設置容易，例如SNMP “陷阱”目標的設置，設備搜索的范圍，用戶認證和訪問級別權限等等。用戶安全設置提供了必要的靈活性來符合Sarbanes- Oxley對于數據查看和存取的新需求。

分析儀安裝設置就如家用小工具一樣簡單。將廣域網鏈路通過在線監測接口盒連接至分析儀，接入電源，將管理端口連接到以太網端口，在PC上安裝用戶界面軟件，運行應用程序。隨著分析的自動開啟，您即時就可查找和分析您的廣域網–只需最少的配置。

全面的廣域網透視

OptiView 廣域網分析儀可以用于識別廣域網問題，例如病毒攻擊、新的未知的應用、無授權的嘗試接入以及不規則的流量模板。一旦識別到，就可以去除不符合需要流量，以提高廣域網性能，這樣可能會避免鏈路升級，帶給您即時的投資回報。

可以推動競爭的業務應用需要特別注意廣域網鏈路，因為它們經常會給遠程用戶帶來最多的問題。OptiView廣域網分析儀提供必要的靈活性來對應用進行分類，根據應用或時間來追蹤它們的利用率。這可以幫助確保在廣域網上集中的應用，提高遠程用戶的工作效率。

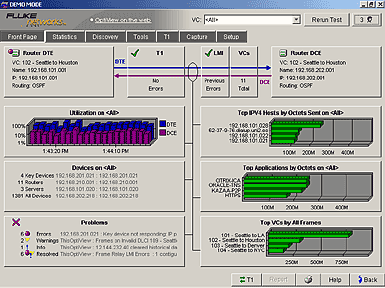

廣域網分析儀在測試界面的首頁提供豐富的圖形化信息，信息以易懂的形式顯示，您可以迅速查看到您的廣域網鏈路上發生了什么。對于任一給定廣域網鏈路，分析儀以簡潔易懂的屏幕顯示線路中最關鍵的部分，驗證近端和遠端路由器終點、T1/E1 物理層連通性、LMI 狀態以及 VC 數量，同時可以查看重要的性能數據，利用諸如鏈路利用率、最高的對話主機和應用、通過鏈路上所見的網絡部件類型和故障/告警進行自動分類的設備的統計數據。

在同一屏幕上，還將顯示例如 利用率、流量最多的主機、對話最多的主機和應用等統計信息，幫助您查看價值連城的帶寬是如何被消耗的。設備列表自動根據類型將搜索到的網絡設備進行分類。分析儀查找到的問題和警告會顯示在另一個面板中，對任何需要進一步調查的問題發出告警。對每項分析單擊鼠標即可進行即時的深入分析。

線路特性

驗證虛電路配置

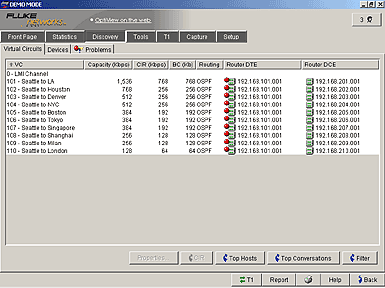

了解您的廣域網配置和狀態在出現時可以避免服務提供商和您的業務組之間的相互職責。OptiView 廣域網分析儀連接至?T1 或?E1 廣域網線路后，立即就開始持續性監測物理層和數據鏈路層，即時識別物理鏈路上的問題。可以自動查找所有 VC、DLCI 以及相關的路由器終點。可以添加每條 DLCI 的特性，包括描述、容量、CIR 以及約束的脈沖大小。

第一層和第二層自動檢測

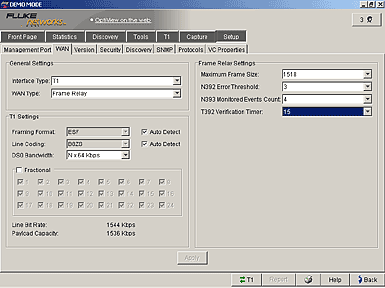

分析儀自動確定鏈路速度（T1 或?E1）、幀格式、鏈路代碼、DLCI 長度、封裝、LMI 類型以及接口類型。用戶可以配置特別的線路參數，包括 DSO 速度、T1 線路分配、最大幀的大小、N392 錯誤門限、N393 監測的事件計數以及 T392 驗證定時器。

LMI 特性

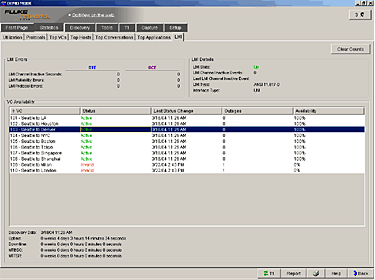

LMI統計數據也可自動生成。被監測鏈路的LMI統計數據包括LMI錯誤、LMI詳情以及虛電路可用性。LMI錯誤包括DTE和DCE的通道處于非活動狀態的秒數、可靠性錯誤和協議錯誤。LMI詳情包括狀態、通道處于非活動狀態事件、最后一次通道處于非活動狀態事件時間戳、LMI類型和接口類型。VC可用性統計數據包括虛電路名稱、狀態、最終狀態改變時間戳、中斷計數、可用百分比、服務中斷到服務恢復的平均時間。必要時所有的廣域網物理層統計數據都可以以HTML格式的報告提供給服務提供商。

錯誤、告警和故障

T1/E1 錯誤和告警

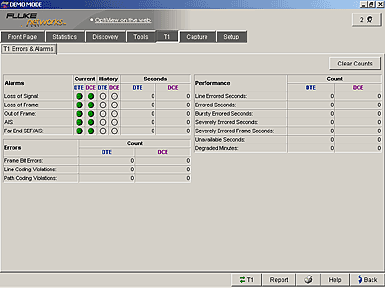

OptiView 廣域網分析儀可以探測出發生在T1/E1 鏈路上的最常見錯誤和告警。檢測到的告警包括信號丟失、幀丟失、不相符幀、AIS/RDI 以及遠端 SEF/AIS。對于DTE和DC這些告警被分別監測，還包括當前和歷史的告警時間以及鏈路在給定給定告警狀態中的秒數。對于幀位錯誤、鏈路代碼干擾和路徑代碼干擾的錯誤包計數也按 DTE 和 DCE 分別表示。最后，顯示根據 ANSI?T1.231 的性能統計數據，例如鏈路錯誤秒數、錯誤秒數、突發錯誤秒數、嚴重錯誤秒數、無效秒數以及降級的分鐘數。所有的錯誤報告都可以以易于讀取的HTML格式被打印或者轉發。

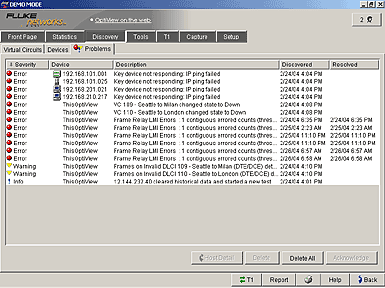

故障日志

如果錯誤超過您所設置的門限值，可以在故障日志中報告出來。

設備分析

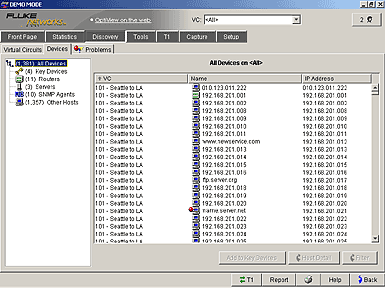

搜索的設備以廣域網鏈路中源和目的IP設備形式顯示出來。對于所有搜索出來的設備，都會顯示出它的IP地址和設備名稱（DNS， NetBIOS 或 SNMP）。 廣域網分析儀以不同的形式將這此設備進行分類，如路由器，服務器，SNMP代理，用戶主機等。如果需要，還可以配置設備列表中來包括不在線的設備。

所有設備都可以按照指定的屬性索引，如虛電路、IP地址、名稱。 對于選中的設備，還可以直接通過”Detail”按鈕查看詳情，通過這種方式定位在哪個VC有哪些主機，在服務器上運行著什么服務，路由器上運行著什么路由協議。

統計

利用率

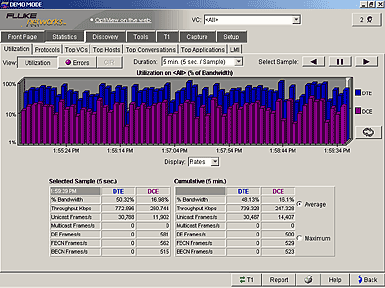

可以查看很多利用率統計數據。檢測所有VC或某個獨立VC的數據，從5秒鐘到一周的報告都可以存儲在廣域網分析儀中。這樣可以驗證帶寬的可用性，確保服務被恰當分配，帶寬資源不被浪費，將應用按優先權進行規劃。

協議分析

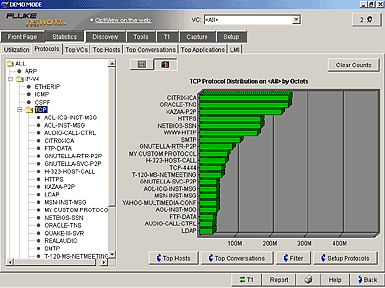

分析儀可以識別目前最常使用的 IP 協議。檢查所有電路或選定虛電路的協議分布。協議以類似于文件夾的形式分層列出，可以由 OSI 模型的網絡層到應用層逐層篩選。點擊相應文件即可顯示 OSI 堆棧的協議分布，同時在右側窗口中顯示協議分布情況。可以按照圖形和圖表兩種形式查看。

當檢測出罕見的協議時，分析儀自動查找并顯示該協議，同時顯示所表示的端口號而不是協議名稱。

分析儀允許用戶通過端口號自定義協議，定制的協議將和自動查找到的協議關聯在一起。

流量最高的VC（虛電路）

廣域網分析儀可以同時監測所有VC的流量，并按照用戶流量的變化自動地以不同條目分類索引，例如總字節數、吞吐量、總 VC 容量的百分比、CIR 平均百分比等。這一特點可以充許您同時快速找到有問題的虛電路，全面地分析全部VC。

最繁忙的主機、對話和應用

廣域網分析儀可以確定利用廣域網鏈路最多的主機。查看全部VC或選中的VC中最活躍的主機，使用常見文件格式根據協議過濾您想查看的最繁忙主機。點擊相應文件即可顯示 OSI 堆棧的協議分布，同時在右側窗口中顯示協議分布情況。可以按照圖形和圖表兩種形式查看。

將主機對話表以不同屬性排序，并在右側窗口中顯示最繁忙主機。可以按照圖形和圖表兩種形式查看。例如，您可以通過這種方式查看使用HTTP協議進行通信的最繁忙的主機占據指定VC帶寬的情況。

最繁忙的對話也可以以常見格式顯示出來。例如，您可以查看特定 VC 上消耗最大帶寬的 HTTP 對話。

最繁忙的應用也可以顯示出來。在按照要求分類之前可以查看所有 TCP 和 UDP 流量的 IP 應用。

廣域網流量的數據包捕捉

如果要解決復雜的問題，廣域網分析儀集成了全面的捕捉數據包功能。分析儀具有全雙工的全速率捕包能力，可以捕捉最多 256M 的數據。只需選擇捕捉鍵就可立即開始廣域網鏈路的捕包。如果需要更精確地捕捉數據包，可以使用關聯過濾器。只需簡單地從設備搜索屏幕選擇主機設備，或從統計屏幕選擇一個對話，點擊過濾器按鈕，數據捕捉就會自動從您選擇的源和/或源到目的地地址開始進行數據捕捉任務。如果需要更多選擇，可以方便地選擇使用特定協議的主機或對話。

最重要的是，廣域網分析儀可以同時在選定的多個虛電路上同時捕捉數據包。實時探測所有VC數據，提高協議分析在故障診斷和監測方面的效率。和其它協議分析儀一樣， OptiView 廣域網分析儀可以設置一些捕包前的過濾器，包括特定 DLCI 上的數據包、FECN 或 BECN 流量、DE 幀、來自于特定協議和或 UDP、TCP 端口號的流量等很多過濾器。可以設置捕捉觸發機制來指定什么時候根據這些參數開始捕捉數據包。

在您按照需要進行了配置后，選擇開始捕捉，分析儀開始過濾和補包，這時您可以選擇其它的測試功能查看網絡其它部分，在您查看其它部分時分析儀會持續捕捉數據包。當您要停止捕捉時，選擇保存文件，自動將捕捉文件存儲到您的計算機的硬盤上。如果您的機器上裝有福祿克網絡的 OptiView 協議分析專家軟件（OPV-PE），您可以選擇查看文件，加載應用程序立即查看解碼。

http://anheng.com.cn/products/html/wan_test_products/OptiView_T1_E1.html

http://anheng.com.cn/products/html/wan_test_products/OptiView_T1_E1.html 技術指標 重量 1.7 千克 尺寸 （高 x 寬 x 長）大約 4.1 cm x 21.1 cm x 32.8 cm 電源 100到?240 VAC；47/63 Hz；25 瓦，藍色電源指示燈 測試接入 通過監測端口或監測連接器的全雙工監測 二層支持 幀中繼、PPP、Cisco HDLC 測試接口 在線?T1/E1（RJ-48）內部或外部監測接口盒，串行V.35，.21，RS-449，EZA530，RS232（通過 Y-cable 連接至 RSV 端口） 網絡分析指示燈 信號狀態（DTE 和 DCE），管理端口 捕包存儲器 256 MB（與接收器共享） 串行配置接口 串行 RS-232（9針針式） 管理端口 10Base-T/100Base-TX（RJ-45）以太口，全雙工和半雙工 管理口指示燈 Link/TX（長綠表示連接，綠燈閃爍表示有效） 震動和抖動 滿足 MIL-PRF-28800F 三級的設備要求 操作溫度 10°C 到 30°C 相關濕度 95% 10°C 到 40°C，相關濕度 75% 存儲溫度 -20°C 到 +60°C 連接到公用電話網絡：切勿將分析儀網絡接口接入公用電話系統 符合標準： DS1：ANSI?T1.102，T1.107，T1.231，T1.403，AT&T 技術參數54016和62411 E1：ITU-T G.703，G.704，G.706，G.775，G.821 和 G.826 符合RFC：2819 RMON MIB，2021 RMON2 MIB，2895 RMON 協議標識參考，SMIv2 [2011 IP，2012 TCP， 2013 UDP]，2233 IF-MIB，RFC 2495 DS1/E1 MIB，RFC 2496 DS3/E3 MIB，2954幀中繼服務 MIB，2115幀中繼 DTE MIB http://anheng.com.cn/products/html/wan_test_products/OptiView_T1_E1.html 環境和安全 符合 CAN/CSA C22.2 No. 1010，UL 61010B 以及 EN61010 第二版（CE Mark） EMC：符合 EN61326 Class A，C 標準 http://anheng.com.cn/products/html/wan_test_products/OptiView_T1_E1.html 用戶 PC 系統要求 操作系統 Windows 2000, Windows Server 2003 或 Windows XP 物理要求 200 MHz Pentium 處理器 128 MB 系統 RAM（運行多個軟件時需要更多內存） 120 MB 磁盤驅動空間 65 MB 臨時硬盤空間 800 x 600 SVGA 顯示 CD-ROM MicroSoft TCP/IP 堆棧 Winsock 2.0
