淺談 Wi-Fi 天線第五期來了!繼上一期分享了半指向性天線的知識以后,本期我們為大家帶來的是關于高指向性天線以及扇形天線的知識。
高指向性天線
高指向性天線只用于點對點的通訊。它的輻射特性是高集中的波束及很窄的波束寬度。
高指向性天線分兩種:

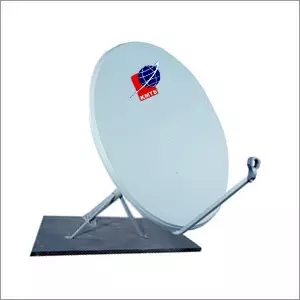

拋物面天線 – 它的形狀跟日常的衛星電視接收天線相似。
網格天線 – 它的形狀像燒烤爐里的燒烤網。網格的大小取決于輻射電磁波的波長/頻率。
高指向性天線一般都有極高的增益,因此適合遠距離的點到點通信。由于此類天線的傳輸距離較長而且波束寬度很窄,高指向性天線很容易受到強風而導致天線擺動及移位的影響。在強風的環境,我們一般使用網格天線因為其風阻較低;另外也應該選擇波束較寬的天線。但較寬的波束意味著信號增益會降低。因此部署高指向性天線時要找出合適的波束寬度與增益的平衡點。

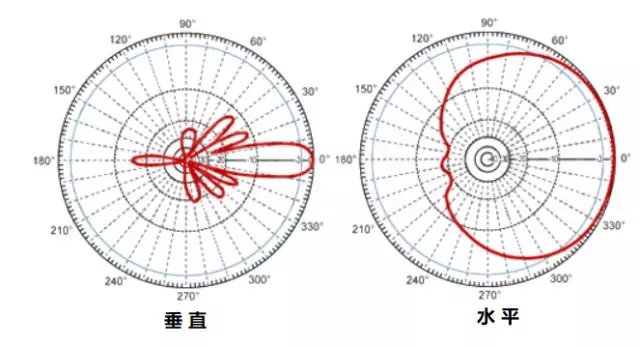

扇形天線
扇形天線是一種高增益、具有扇形輻射圖的半方向性天線。扇型天線一般會被安裝在覆蓋區域的中央位置,并與其他扇型天線背靠背地排列組成天線陣列以達到區域的全面覆蓋。
與其他的半方向性天線相比,扇型天線的背面幾乎是沒有電磁波輻射的,假如背靠背地排列是不會做成顯著的信號干擾。它們的水平波束寬度的幅度由60° 到 180° 而 垂直的?波束寬度 是 7°?至 17°;信號增益最少是 10dBi。
安裝一組扇型天線代替單一的全向天線有很多好處:
- 每個扇型天線的角度可以調整以達到最佳的覆蓋效果。
- 每根天線可以獨立連接不同的收發器,這樣可以達到更高的吞吐量。
- 扇型天線的增益比全向天線高得多,因此覆蓋面積會更大。
扇型天線陣列已被廣泛應用在蜂窩電話。但最近在戶外的802.11網絡也非常流行。
