NETSCOUT淺談 Wi-Fi 天線(6)

各位讀者大家好，我們的天線系列知識分享迎來了最后一期，在前幾期中，我們分別為大家介紹了增益、天線方向圖、波束寬度、頻率范圍、覆蓋半徑等幾個天線的技術參數，有興趣的讀者可以翻看我們前幾期的推文。今天這一期中我們會介紹天線的極化方向和天線的電壓駐波比。

天線的極化方向

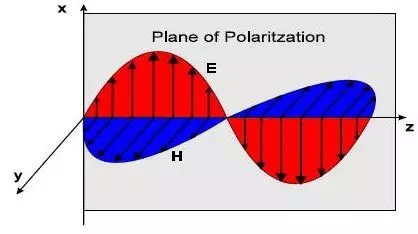

天線的極化就是指天線輻射時形成的電場強度方向。當電場強度方向垂直于地面時，此電波就稱為垂直極化波；當電場強度方向平行于地面時，此電波就稱為水平極化波。

在安裝天線時，我們需要注意該天線的極化方向；接受端和發射端天線的極化方向必須是一致的，這樣才會讓信號的強度最大化。只要確保發射/接受兩端天線的極化方向是一致，天線是垂直極化還是水平極化反而不重要。

天線的極化方向在室內通訊并不重要，因為室內通信的反射信號較多，而反射信號的極化方向往往與源來信號相反。

天線的電壓駐波比

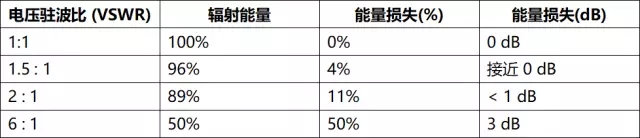

“電壓駐波比”(VSWR) 是交流電（AC）信號所引起的抗阻改變。電壓駐波形成的原因是因為無線通信系統各部件(天線、電纜、發射機)之間的不匹配。當發射機產生AC 射頻信號時，信號會沿著電纜傳送到天線，由于部件之間的不匹配，部分信號能量會被反射回發射機。不匹配的地方通常發生在無線發射機到天線之間，抗阻突然改變的位置。最理想的 VSWR 是 1:1。但這是不可能達到的。一般可以接受的電壓駐波比是 1.5 以下。以下圖表顯示 VSWR 與發射信號能量損失的關系：

好的，天線系列知識分享到此就告一段落了，下一期我們會為大家?guī)淼氖牵晃粨碛谐^20年從業經驗的資深IT人對 NETSCOUT LinkRunner G2 的試用心得，敬請期待！
